OC-TC

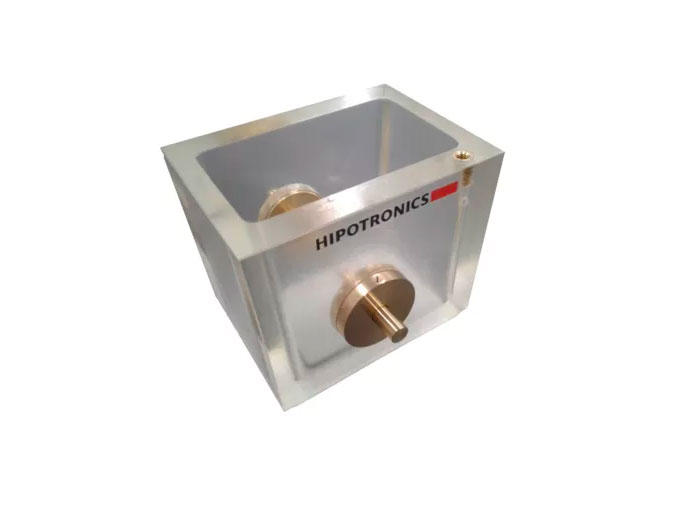

. OC60-DI için yarı saydam test hücresi. Elektrot dahil değildir
İlgili ürünler
-
2830/2831 için Sıvı Yalıtkan Test Hücresi
2903 tipi hassas test hücresi, yalıtım yağı gibi sıvı yalıtkanların dielektrik özelliklerini ölçer.
Kapasitansı, tan delta’yı (dağılma faktörü) ve bağıl geçirgenliği (dielektrik sabiti) ve ayrıca özgül direnci belirler.
Test hücresi, korumalı bir ölçüm elektrotu (koruyucu halka kondansatörü) ile silindirik bir kapasitör olarak tasarlanmıştır ve böylece test sonuçlarını etkileyebilecek kaçak kapasitansları önler.Özellikler
Korumalı ölçüm elektrotları
150 ⁰C’ye kadar sıcaklık aralığı (dışarıdan köprü ölçümü ile kontrol edilir)
Vakumlu tasarım
Gömülü PT100 sıcaklık sensörleri
Gömülü analog termometre
Dayanıklı paslanmaz çelik elektrotlar ve hassas mekanik tasarım -
Rezonans Test Sistemi (Farklı Frekanslarda çalışabilen)
HAEFELY, sabit çekirdekli, değişken frekanslı reaktörlerle bu tür testleri kolaylaştırmak için en son frekans dönüştürücülere dayanan RSKF serisi yerinde kablo test sistemleri sunar. Bu reaktörler, değişken endüktans sabit frekans reaktörlerine göre daha hafif ve daha güçlüdür.HAEFELY, HV serisi reaktör modüllerinin tasarımı ve yapımında bir asırdan fazla deneyime sahiptir. Geleneksel olarak kablo rutin test sistemleri için endüstrinin trend belirleyicileri olduk.
Reaktör: Sabit hava boşluklarına sahip, en kaliteli düz yığılmış laminasyonlardan yapılmıştır ve çok düşük bir kayıp olacak şekilde tasarlanmıştır. Uzun ömürlü bir tasarıma sahiptir ve 20-300 Hz arasında çalışabilir.
Frekans dönüştürücü: kompakt ve kişiye özel yazılım kontrol algoritmaları ile birinci sınıf dönüştürücü teknolojisine sahiptir.
Konteyner: Frekans dönüştürücü ve kontrol kabini, klimalı, modifiye edilmiş bir ISO konteynerindedir.Özellikler
Endüstri standardında treylerlerle mobil çözüm
Frekans Aralığı 20 … 300 Hz
Klimalı kabinde ön uç (front-end) bileşenleri
Isı yönetimi için kablosuz sıcaklık sensörleri
Aktif soğutmalı reaktörler -
Darbe Gerilim Jeneratörleri 400kV-10000kV
PGR Test Sistemleri, elektrikli cihazlar, buşingler, trafolar &kablolar üzerinde ultra yüksek gerilimli DC yalıtım testleri gerçekleştirmek için tasarlanmış ve üretilmiştir.
400 kV’luk PGR Standart modüller, 2000 kV’a kadar gerilim elde etmek için üst üste eklenebilirler.
Sistemler, gerilim testlerinin yanı sıra kısmi boşalma ölçümleri için de kullanılabilir.
Sistemlerin kurulması kolaydır ve döşenen kablonun test edilmesi gereken yerde kullanılabilirler.Özellikler
Düşük Dalgalanma < % 3
Hızlı kutup değiştirme
Mobil sistem tasarımı – yerinde kullanım
Maksimum akım tüm gerilim aralığında kullanılabilir
Kısmi deşarj ölçümleri -
Full Otomatik 3 Fazlı 250V Trafo Dönüş Oranı (Turns Ratio) Ölçer
Transformatör dönüş oranı ölçer TTR 2796, 250V AC’ye kadar sektördeki en yüksek doğrulukla güç ve dağıtım trafolarının dönüş oranını ölçer.
Özellikler
Dönüş oranı, voltaj oranı, faz kayması ve uyarma akımının tam otomatik ölçümü. Sektördeki %0,03’e varan en yüksek ölçüm doğruluğu 2796’yı koruyucu bakım ölçümü için mükemmel bir araç haline getirir
Otomatik sargı bağlantı tanımlaması AWCI (patent beklemede) ve otomatik vektör grubu algılama, hızlı ve kolay çalışmayı destekler
Hızlı test raporu oluşturma ve veri kaybının tamamen önlenmesi için yerleşik yazıcı
Zorlu ortamlarda kullanım için hafif, kompakt ve sağlam tasarım. Kapalı kasa IP65 su geçirmezdir, açık kasa su sıçramasına dayanıklıdır
Üniteyi bir dizüstü bilgisayardan çalıştırmak ve ölçüm verilerinin kolay bir şekilde değiştirilmesi ve analiz edilmesi için uzaktan kumanda yazılımı.
250V’luk daha yüksek test voltajı nedeniyle daha iyi trafo uyarımı
Sezgisel yönlendirmeli kullanıcı arayüzü ile hızlı kurulum. Test kurulumları ve sonuçları saklanabilir ve geri çağrılabilir, yerleşik yazıcı ile yazdırılabilir veya daha sonra analiz için kullanılabilir
Güvenlik bağlantı kontrolü özelliği, personelin ve cihazın güvenliğini garanti etmek için düzenli test voltajı uygulamadan önce test kurulumunu kanıtlar.
Uzak kademe değiştirici anahtarı, çok kademeli transformatörlerin uygun şekilde test edilmesini sağlar.
Faz kaydırma, doğrultucu, ark ocağı ve çekiş transformatörleri gibi düzensiz vektör gruplarına sahip transformatörlerin faz kaymasının ölçümü.
