KFS Horizontal land Vertical Sphere Gaps ( 362 KB) | KFS Horizontal land Vertical Sphere Gaps
KFS

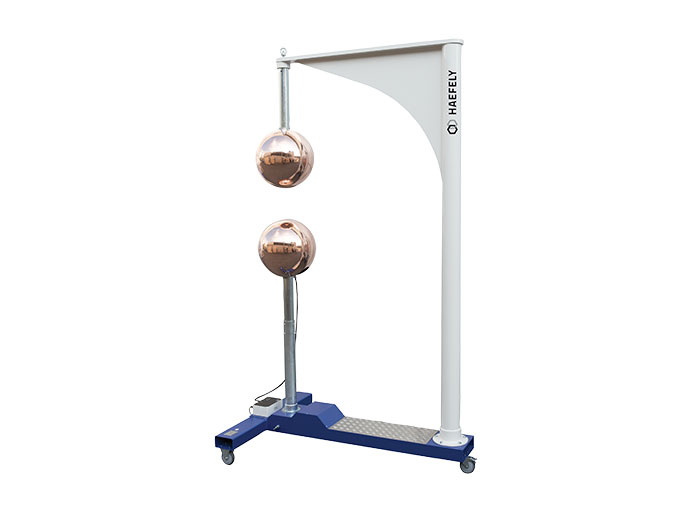

Darbe, AC veya DC gerilim kalibrasyonu için Küre boşlukları (yatay ve dikey) KFS küre boşlukları, IEC 60052 tavsiyesine göre darbe, AC veya DC gerilim kalibrasyonu için kullanılabilir.
Yıldırım darbelerini kesmek için de kullanılabilir.
Görseller
Uygulamalar
Kablo Makaralarının Rutin Testleri
Teklif Al
İlgili ürünler
-
TEKNİK DOKÜMAN GENEL BFL600 Temel makinenin ağırlığı (yaklaşık) [Kg] 6500 Mandrel dönüş hızı (maks) [rpm] 30 SARMA Dönüşler arası hizalama toleransı (max) [mm] ± 0,5 Uzunluk (maks) [mm] 700 Dış çap (maks) [mm] 600 KONDUKTÖR Folyo genişliği (min/maks) [mm] 150/600 Toplam folyo kalınlığı bakır (min/maks) [mm] 0,5/2,0 Toplam folyo kalınlığı alüminyum (min/maks) [mm] 0,5/2,5 Bobin dış çapı (maks) [mm] 1000 MALZEME Makara sayısı [Q.ty] 2 Kalınlık (min/maks) [mm] 0,05/0,50 Genişlik (maks) [mm] 700 Makara iç çapı [mm] 76 Makara dış çapı (maks) [mm] 400 KENAR DOLGU ŞERİTLERİ Cihaz numarası [Q.ty] 2 Her cihaz için makaralar [Q.ty] 4 Tek şerit kalınlığı (min/maks) [mm] 0,10/1,0 Tek şerit genişliği (maks) [mm] 50 Makara iç çapı [mm] 76 Makara dış çapı (maks) [mm] 400 -
AC Test Sistemi (25-100kV ve 20-100kVA)
ACS test sistemleri 25-100 kV gerilim ve 20-100 kVA güç aralığında çalışan AC güç kaynakları olup opsiyonel olarak kısmi deşarj ve C &Tan delta (kayıp faktörü) ölçümlerini de gerçekleştirebilen en kompakt dielektrik test sistemleridir.
AC yüksek gerilim kaynakları, sadece birkaç örnek vermek gerekirse, dağıtım trafoları, gösterge trafoları, şalt cihazları, buşingler, motorlar, kablo sonlandırmaları gibi – IEC ve IEEE/ANSI standartlarına göre – yüksek gerilim bileşenleri üzerinde dielektrik geçirmezlik testleri için kullanılır. ACS serisi, en yeni nesil standart dielektrik test setlerimizdir. Yüksek gerilim test ekipmanlarında 100 yılı aşkın deneyim, serinin tasarımına ve imalatına girmiştir. ACS test setleri, uzun sorunsuz yaşam döngüsü ile kullanımı kolay ve güvenlidir. HAEFELY HVC 300 AC sistemi kontrol eder. Bu son teknoloji ürünü PLC tabanlı kontrol, test sisteminin çalışması için gerekli tüm bileşenleri içerir ve CaMS (Kontrol ve Ölçüm Stüdyosu) çalıştıran standart Windows tabanlı bir bilgisayarla iletişim kurar. CaMS, test sistemlerini ve ölçüm cihazlarını kontrol etmek için HAEFELY’nin evrensel platformudur. Kullanımı son derece kolaydır ve çok nazik bir öğrenme eğrisine sahiptir ve operatörün sistemi minimum eğitimle kullanmaya başlamasına olanak tanır. ACS test setleri, kısmi deşarjlar veya tan d (dağılım faktörü) gibi ek testler gerçekleştirmek için son derece hassas ölçüm cihazlarımızla birleştirilebilir. Bir PD dedektörü ile birleştirildiğinde, PD içermeyen seçenek, en yüksek standartları veya müşteri gerekliliklerini test etmek için <1 pc’yi garanti eder.
Özellikler
IEC, IEEE/ANSI ve diğer ilgili ulusal standartlara uyumludur.
En yüksek endüstriyel Güvenlik Bütünlük Seviyesi SIL 3 (ISO 61508) sertifikalıdır.
Tek bir tedarikçiden hepsi bir arada çözüm sunar.
HAEFELY CaMS kullanıcı arayüzüne sahip HVC 300 AC kontrol ünitesi
Kapasitif buşingli, sıcaklık göstergeli ve susuz havalandırmalı, tank tipi yağ izoleli HV trafosu
En hızlı ve en güvenilir elektronik flaş algılama
Sıfır PD (opsiyonel) -
Darbe Gerilim Jeneratörleri 400kV-10000kV
PGR Test Sistemleri, elektrikli cihazlar, buşingler, trafolar &kablolar üzerinde ultra yüksek gerilimli DC yalıtım testleri gerçekleştirmek için tasarlanmış ve üretilmiştir.
400 kV’luk PGR Standart modüller, 2000 kV’a kadar gerilim elde etmek için üst üste eklenebilirler.
Sistemler, gerilim testlerinin yanı sıra kısmi boşalma ölçümleri için de kullanılabilir.
Sistemlerin kurulması kolaydır ve döşenen kablonun test edilmesi gereken yerde kullanılabilirler.Özellikler
Düşük Dalgalanma < % 3
Hızlı kutup değiştirme
Mobil sistem tasarımı – yerinde kullanım
Maksimum akım tüm gerilim aralığında kullanılabilir
Kısmi deşarj ölçümleri -
Darbe Gerilim Jeneratörleri 400kV-3200kV
SGSA darbe test sistemleri, yıldırım darbelerini ve anahtarlama dalgalanmalarını simüle eden darbe gerilimleri oluşturmak için kullanılabilir. SGDA, üç darbeli gerilim üreteci modelinin en küçüğüdür. Çeşitli modellerde 10 kV ile 1200 kV arasında iletebilmektedir.
Her kademe için 5 kJ enerji ile SGSA, LV ve MV şebeke bileşenlerinde kullanışlıdır.Özellikler
Yapılandırması kolaydır
Küçük taban alanı
Çok Küçük dahili endüktans
Her aşamada için birden fazla direnç tutma soketi
Tekerlekler veya Hava Yastıkları üzerinde harketlilik
Darbe Akımı üretme aksesuar seçeneği
Dış mekan için modelleri mevcuttur
